簡介

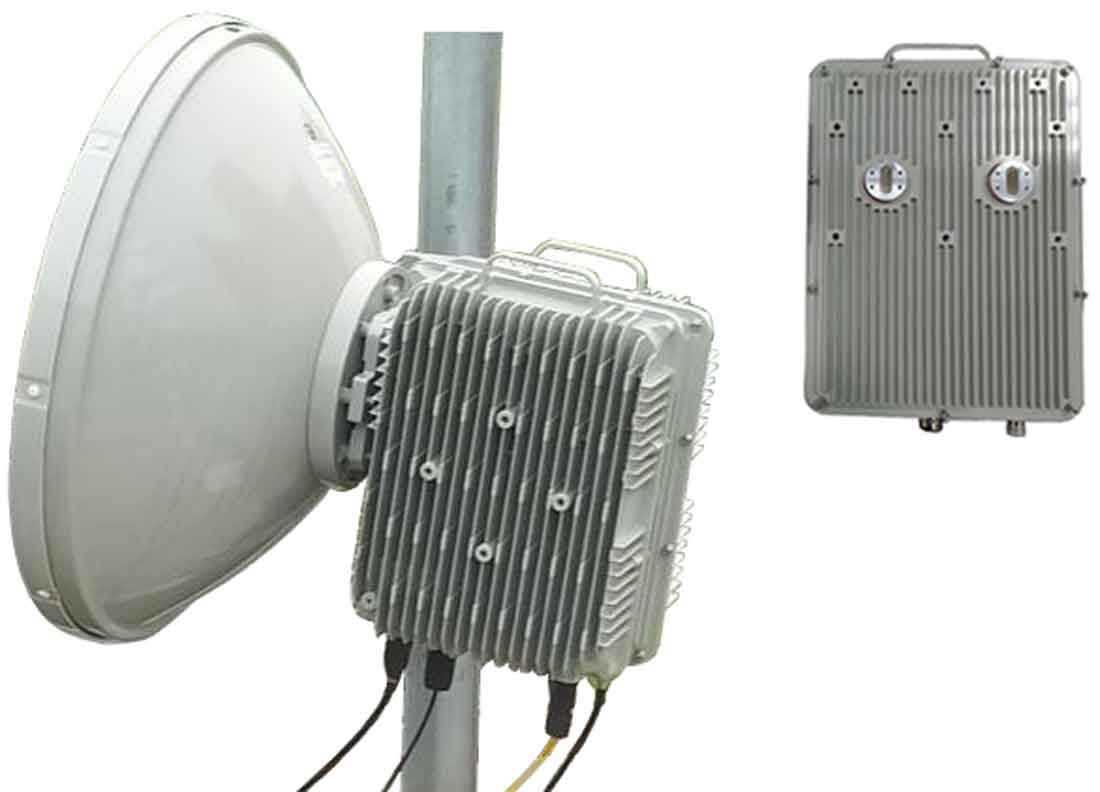

HS11-09-8是一款中超高容量的一體化全室外型的數字微波傳輸設備，可配置2 個萬兆光纖接口，傳輸頻段支持6～38GHz。可通過多信道配置，最高傳輸容量可達8Gbps。整套系統為一體化結構，由天線、ODU（一體化室外單元，含中頻和射頻）組成，室外單元(ODU)與天線直接連接，射頻饋線損耗幾乎為零。設備可配置網口或光纖接口，根據需要室內業務信號可通過網線或光纖連接ODU。
特點
全室外分組傳輸解決方案空間：小型化，高集成，高性價比；
系統符合IEEE、ITU建議及我國通信行業的相關協議與標準；
支持6～38GHz多頻段；
支持7/14/20/28/40/56/60/80/112MHz信道帶寬選擇；
支持QPSK/16/32/64/128/256/1024/2048/4096QAM多種調制方式選擇；
采用先進的多級 LDPC 和 RS FEC 糾錯編碼；
采用 Hitless 自動自適應編碼和調制技術（HAACM），最大容量可達 4Gbps；雙 ODU 情況下，最大容量可達 8Gbps；
多業務端口可選：2個GE電口/2個萬兆光纖接口；
支持同步以太網，支持1588V2時鐘同步、以太網同步、TDM同步；
服務等級和 VLAN ID 優先；基于端口服務等級，VLAN ID 優先，DSCP 流量優先；
帶寬可擴展(ETSI高達112MHz,FCC高達80MHz)和調制方式靈活適應(QPSK-4096QAM)，以確保最佳的鏈路性能；
超長幀可達 10240 bytes；
第二層交換： MDI/MDXI, VLAN, QoS, QinQ, STP/RSTP, LACP；
16K Mac地址；
具有射頻或數字信號回環能力；
自適應數字預失真特性；
ATPC和內置FEC功能；
發射功率可調，頻率現場可調；
內置誤碼率(BER)監測和頻譜掃描；
零中頻設計；
可采用同軸電纜或2芯電纜單獨供電；
外形美觀合理，低延時，低功耗，工作溫度范圍寬，適合各種天氣情況；
支持使用SNMP和Https本地管理和遠程網管，軟件可在線升級；
支持警報、事件、配置的系統日志；
工作溫度范圍-35～+55℃。
性能指標
|
典型工作頻段 |
6/7/8/11/13/15GHz |
|
傳輸容量 |
最大8Gbps |
|
ATPC |
15dB范圍 |
|
頻率穩定度 |
±5ppm |
|
發射功率 |
典型 +23dBm（6～8GHz）
典型 +20dBm（11～15GHz） |
|
發射功率可調范圍 |
0dBm～最大，1dB步進調整 |
|
接收AGC范圍 |
+10dBm～-50dBm |
|
接收最大不損壞輸入電平 |
0dBm |
|
調制方式 |
QPSK/16/32/64/128/256/1024/2048/4096QAM |
|
信道帶寬 |
7/14/20/28/40/56/60/80/112MHz |
|
接收門限電平 |
典型BER=10-6 -71.5dBm（帶寬28MHz，128QAM，在天線口測量） |
|
殘余誤碼率 |
小于 10-12 |
|
業務接口 |
2×GE電口或2×萬兆光口 + (0～16)×E1(選件) |
|
IP接口 |
2個IP接口，RJ45座，10/100/1000Base-T(X)自適應；二層交換；VLAN滿足IEEE802.1q , 支持QinQ等 |
|
E1接口（選件） |
N(0～16)×E1，速率2.048Mbit/s，HDB3碼型，阻抗75Ω，BNC座 |
|
本地管理方式 |
Web遠程網管，10/100/1000 Base-T(X)接口 |
|
網絡管理方式 |
支持SNMP，10/100/1000 Base-T(X)接口 |
|
供電電源 |
DC -48V（-38 ～ -58V），功耗＜150W |
|
工作溫度范圍 |
-35℃～+55℃ |
|
